Integración con PLC, SCADA y ERP: La Guía Definitiva para Conectar el Piso de Producción con la Dirección Corporativa

Introducción: La Gran Brecha entre el Taller y la Sala de Juntas

En el ecosistema industrial actual —especialmente en los dinámicos clústeres de manufactura y automotrices de regiones como Saltillo y Monterrey—, existe un dilema que ha perseguido a los ejecutivos durante décadas. Por un lado, el piso de producción genera gigabytes de datos por segundo a través de sensores, variadores de frecuencia, servomotores y controladores lógicos programables (PLC). Por otro lado, la alta dirección opera basándose en la planificación de recursos empresariales (ERP), analizando costos, órdenes de compra, niveles de inventario y margen de utilidad.

Históricamente, estos dos mundos han existido en universos paralelos e incomunicados. La tecnología de operaciones (OT, por sus siglas en inglés), encargada de mover las máquinas y mantener las líneas operando a la cadencia requerida, se ha gestionado mediante sistemas SCADA (Control de Supervisión y Adquisición de Datos). Mientras tanto, la tecnología de la información (IT) se ha enfocado en las finanzas, la logística corporativa y las relaciones con los clientes. La desconexión entre OT e IT crea una "zona de penumbra" en la que los datos críticos de la planta mueren en el piso de remate o requieren de un ejército de ingenieros y administradores para ser capturados manualmente en hojas de cálculo.

La integración con PLC, SCADA y ERP representa la columna vertebral de la Industria 4.0. No se trata simplemente de tender un cable de red entre la maquinaria y el servidor central; se trata de diseñar una arquitectura de datos integrada que convierta los microsegundos de la física industrial en decisiones financieras ejecutivas en tiempo real. En esta guía completa, analizaremos en profundidad qué implica esta integración, sus desafíos arquitectónicos, las tecnologías involucradas y el impacto directo que tiene en la rentabilidad de las plantas de manufactura avanzadas.

1. Comprender la Pirámide de Automatización Tradicional (y su Evolución)

Para entender cómo se conectan estos sistemas, primero debemos analizar el modelo de referencia ISA-95, tradicionalmente conocido como la Pirámide de Automatización Industrial. Este modelo divide la operación en cinco niveles jerárquicos:

• Nivel 0 (Proceso): Los activos físicos del taller, incluyendo instrumentos de campo, actuadores, válvulas, sensores fotoeléctricos, transmisores de temperatura y motores.
• Nivel 1 (Control): Los cerebros operativos inmediatos, representados por los PLC (Controladores Lógicos Programables) y PACs (Controladores de Automatización Programables), que ejecutan la lógica de control en tiempo real (milisegundos) para regular las máquinas.
• Nivel 2 (Supervisión): Los sistemas HMI (Interfaz Hombre-Máquina) y SCADA, responsables de la visualización en planta, la gestión de alarmas locales y la recolección de datos de proceso a corto plazo.
• Nivel 3 (Gestión de Operaciones / MES): Los Sistemas de Ejecución de Manufactura (MES), que orquestan el flujo de producción, controlan la calidad, gestionan la trazabilidad de lotes y miden el OEE (Efectividad General de los Equipos).
• Nivel 4 (Planificación del Negocio / ERP): El software corporativo (como SAP, Oracle o Microsoft Dynamics) que administra los recursos financieros, las compras, la facturación y las órdenes de clientes a escala global.

La Ruptura del Modelo Jerárquico

El problema del modelo tradicional en pirámide es que la información debía ascender lentamente nivel por nivel. Si un PLC en el Nivel 1 detectaba un fallo recurrente de calidad, la información debía pasar al SCADA, de ahí al MES y finalmente ser procesada por el ERP horas o días después. En la manufactura moderna, la pirámide se está transformando en una **red matricial interconectada**, donde los datos de cualquier nivel pueden fluir de forma bidireccional y segura hacia la capa que los necesite, gracias a protocolos abiertos e infraestructura en la nube.

2. Definición y Roles de los Componentes en el Ecosistema Integrado

A. El PLC (Controlador Lógico Programable)

El PLC es el caballo de batalla del piso de fabricación. Su única y crucial responsabilidad es garantizar el control determinista del proceso en milisegundos. Diseñado para tolerar las duras condiciones del entorno industrial (interferencia electromagnética, polvo, humedad y vibraciones), el PLC procesa las entradas de los sensores de la máquina y ejecuta acciones inmediatas a través de sus salidas. En el contexto de la integración, el PLC es la **fuente primaria de la verdad física**.

B. El Sistema SCADA

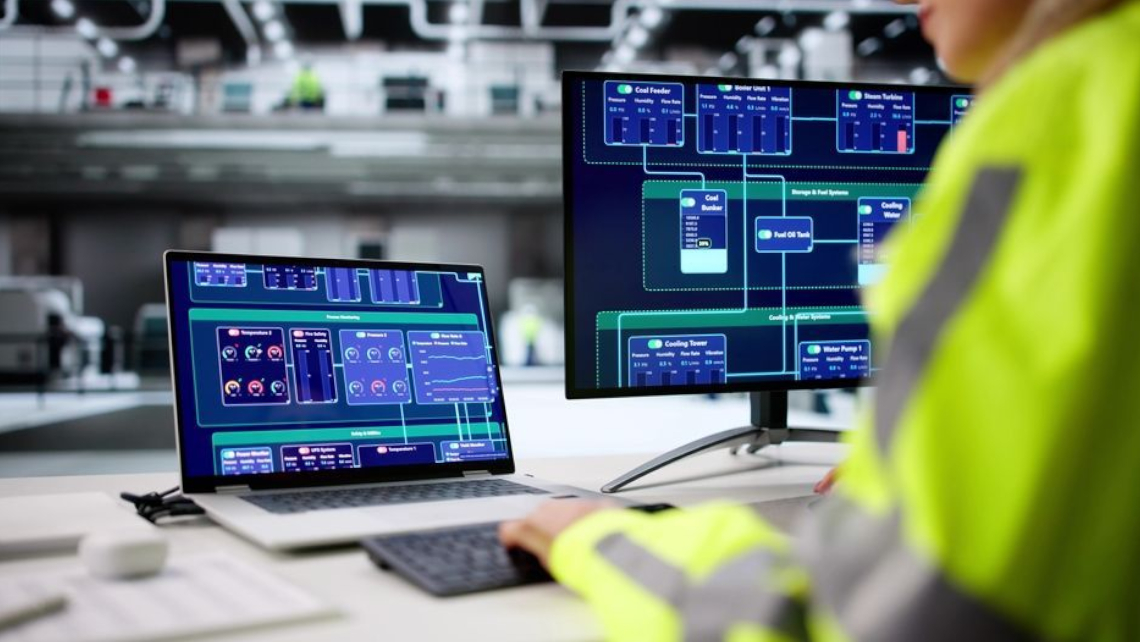

El sistema SCADA agrega la información de múltiples PLCs y dispositivos de campo distribuidos a lo largo de la nave industrial. Su función principal es ofrecer a los operadores e ingenieros una representación gráfica interconectada del estado de la planta. SCADA no solo muestra estados en tiempo real; también registra tendencias históricas de variables (temperaturas, presiones, velocidades) y gestiona las alertas de seguridad y paros operativos.

C. El Sistema ERP

El ERP es el cerebro administrativo de la corporación. No sabe (ni necesita saber) a cuántas revoluciones por minuto gira un motor específico en la línea 3; lo que el ERP necesita saber es cuántos componentes terminados están disponibles para embarque, cuál fue el costo de energía por unidad producida y cuánta materia prima queda en el almacén para reordenar a los proveedores.

El Punto de Encuentro

La integración con PLC, SCADA y ERP consiste en crear un flujo constante donde la actividad detectada por los PLCs y consolidada por el SCADA actualice automáticamente el inventario y las órdenes de trabajo del ERP, mientras que las órdenes de producción lanzadas desde el ERP configuren de inmediato las recetas y parámetros en el piso de remate.

3. Tecnologías y Protocolos que Hacen Posible la Integración

Uno de los mayores obstáculos históricos en los proyectos de automatización industrial ha sido la "Torre de Babel" de los protocolos de comunicación. Cada fabricante de maquinaria (Allen-Bradley/Rockwell, Siemens, Omron, Mitsubishi, Schneider Electric) utilizaba históricamente redes y lenguajes propietarios. Para lograr una convergencia exitosa entre PLC, SCADA y ERP, es necesario apoyarse en estándares abiertos de comunicación:

1. OPC UA (Open Platform Communications Unified Architecture)

OPC UA es hoy en día el estándar de oro irremplazable en la Industria 4.0. A diferencia de su predecesor (OPC Classic), OPC UA es una arquitectura multiplataforma, orientada a servicios y sumamente segura. Permite que dispositivos de diferentes marcas se entiendan directamente entre sí y que los servidores industriales envíen datos modelados directamente a aplicaciones de software en la nube o en servidores locales sin requerir middleware complejo.

2. MQTT (Message Queuing Telemetry Transport) y Sparkplug B

Diseñado originalmente para entornos con ancho de banda limitado, MQTT se ha convertido en el protocolo predilecto para el Internet de las Cosas Industrial (IIoT). Utilizando un modelo de arquitectura Publicador/Suscriptor (Pub/Sub) extremadamente ligero, permite que los sensores y PLCs envíen datos por excepción (solo cuando una variable cambia), reduciendo drásticamente la carga de red en comparación con las lecturas por sondeo (polling) tradicionales. El perfil Sparkplug B añade la definición de tipos de datos y la gestión de estado necesarias para el entorno industrial.

3. Bases de Datos Intermedias (SQL / NoSQL) y Gateways de Datos

Dado que los ERPs y los sistemas industriales operan a velocidades y arquitecturas distintas, las bases de datos relacionales como Microsoft SQL Server, PostgreSQL o MySQL suelen actuar como zonas de amortiguamiento (buffers) de alta velocidad. Los conectores o *Gateways* de datos leen las variables del servidor OPC UA, las estructuran en tablas SQL y permiten que el ERP realice consultas mediante transacciones seguras o llamadas a procedimientos almacenados.

4. APIs RESTful y Web Services

Para conectar el middleware o el sistema SCADA con sistemas ERP modernos alojados en la nube (como SAP S/4HANA Cloud o Microsoft Dynamics 365), se utilizan interfaces de programación de aplicaciones (APIs) basadas en tecnología web (REST / JSON). Esto permite enviar eventos de producción de forma asíncrona y segura utilizando encriptación HTTPS/TLS.

4. Casos de Uso Prácticos: ¿Qué se Logra al Conectar PLC, SCADA y ERP?

Más allá de las definiciones técnicas, el valor real de la integración se demuestra en el impacto directo sobre los procesos del piso de producción y la toma de decisiones directiva. A continuación, analizamos cuatro casos de uso clave:

A. Cálculo Automático del OEE (Efectividad General de los Equipos) en Tiempo Real

El OEE es el indicador fundamental de productividad industrial, compuesto por la multiplicación de la Disponibilidad, el Rendimiento y la Calidad. Cuando el sistema no está integrado, los datos de OEE se recopilan en hojas de papel donde los operadores anotan manualmente las causas de paro.

Con integración total: El PLC detecta la detención de la máquina al instante. El SCADA registra la duración del paro y solicita al operador en pantalla la categorización del evento. La información del conteo de piezas buenas y scrap generadas por los sensores se cruza en tiempo real con la velocidad de diseño del producto (obtenida del ERP). El resultado es un panel de OEE 100% automatizado, preciso y disponible en tiempo real para gerentes de planta y ejecutivos corporativos.

B. Trazabilidad de Componentes y Genealogía del Producto (IATF 16949)

En el sector automotriz y de manufactura avanzada, la trazabilidad no es opcional. Un cliente puede requerir saber exactamente en qué fecha, con qué lote de materia prima y bajo qué valores de torque o temperatura de horneado se fabricó un componente específico.

Con integración total: Cuando un lote de materia prima entra al almacén, se registra en el ERP. Cuando entra a la línea de producción, la orden de trabajo se descarga al SCADA. A medida que el producto pasa por cada celda de trabajo, los PLCs registran las variables físicas (presión de estampado, tiempos de ciclo, resultados de prueba de fuga) y las vinculan directamente al número de serie único del componente. Si el producto falla en el campo meses después, el ERP permite realizar un análisis hacia atrás (trazabilidad ascendente) en segundos para aislar el lote afectado sin necesidad de un recall masivo.

C. Consumo de Inventario en Tiempo Real (Backflushing Automático)

En las plantas tradicionales, la materia prima "desaparece" teóricamente del inventario del ERP basándose en estimaciones o revisiones al final del turno. Esto provoca discrepancias graves de inventario (IRA), sorpresas en los conteos cíclicos y quiebres de stock inesperados que detienen las líneas.

Con integración total: Cada vez que un PLC completa el ensamble de una pieza y el sensor de salida la contabiliza, el sistema envía una señal automática al ERP realizando un "backflushing" instantáneo. El ERP descuenta del sistema los insumos exactos (tornillos, resinas, componentes electrónicos) según la lista de materiales (BOM) asignada a la orden, manteniendo el inventario actualizado al segundo y activando compras automatizadas justo a tiempo (Just-In-Time).

D. Mantenimiento Basado en Condición y Gestión de Activos

El mantenimiento preventivo basado puramente en un calendario de fechas fijas es ineficiente: o bien se realiza antes de tiempo gastando recursos innecesarios, o se realiza tarde provocando fallas imprevistas.

Con integración total: Los sensores conectados al PLC registran variables como las horas reales de operación del motor, el consumo de amperaje y las lecturas de vibración. El SCADA analiza estas tendencias y, en el momento en que se superan los umbrales de tolerancia preestablecidos, envía una orden de trabajo automática (Work Order) directamente al módulo de mantenimiento del ERP (EAM/CMMS). El equipo de mantenimiento recibe la notificación en sus dispositivos móviles y aparta las refacciones requeridas en almacén antes de que la máquina sufra una avería catastrófica.

5. Desafíos de la Integración y Ciberseguridad (Convergencia IT/OT)

A pesar de sus innegables beneficios, unir el mundo corporativo con el piso industrial presenta desafíos técnicos y organizacionales que deben abordarse desde la fase de diseño del proyecto:

A. La Brecha Cultural entre IT y OT

Los ingenieros de OT priorizan la disponibilidad y el determinismo: una máquina no puede tolerar una pausa de 10 milisegundos en su ciclo de red, ni puede reiniciarse a mitad del turno para aplicar un parche de sistema operativo. Por su parte, los administradores de IT priorizan la confidencialidad, la integridad de los datos y la ciberseguridad corporativa.

Para que la integración sea exitosa, la organización debe establecer equipos de proyecto multidisciplinarios donde se respeten y combinen ambos enfoques, creando políticas de gobernanza compartidas.

B. Ciberseguridad Industrial y la Norma IEC 62443

Conectar los PLCs y el SCADA a la red de la empresa y, potencialmente, a la nube abre vectores de ataque informático que no existían cuando las redes de planta estaban aisladas (aireadas). Un malware que ingrese por un correo de phishing en el departamento de contabilidad podría, en teoría, propagarse hacia la red de control de la fábrica si no existen barreras físicas y lógicas adecuadas.

Para mitigar este riesgo, las arquitecturas modernas deben seguir los lineamientos del estándar de ciberseguridad industrial IEC 62443 e implementar el modelo de zonas y conductos mediante la Arquitectura de Red Purdue:

• Segmentación de Redes (VLANs): Aislar el tráfico broadcast de control industrial del tráfico web corporativo.
• Zona Desmilitarizada Industrial (IDMZ): Colocar un cortafuegos (Firewall) robusto entre la red IT y la red OT. Ningún PLC o SCADA debe comunicarse directamente con el ERP; todo el intercambio de datos debe realizarse a través de servidores intermediarios seguros ubicados dentro de la IDMZ.
• Control de Accesos y Cifrado: Utilizar contraseñas individuales por perfil, desactivar puertos físicos de red no utilizados en el piso operativo y forzar el uso de protocolos cifrados (como OPC UA con certificados de seguridad X.509).

6. Hoja de Ruta: Paso a Paso para una Integración Exitosa

Implementar un proyecto de integración de esta magnitud puede parecer abrumador. La clave radica en avanzar mediante una estrategia por fases, minimizando el riesgo operativo y asegurando el retorno de inversión (ROI) en cada etapa:

1. Fase 1: Auditoría de Campo y Diagnóstico de Activos: Identifique la infraestructura existente en la planta. ¿Qué marcas y modelos de PLC operan en las líneas? ¿Cuentan con tarjetas de comunicación Ethernet o redes obsoletas? ¿Qué versión de SCADA o HMI se utiliza? ¿La red del taller es estructurada o consta de parches temporales?
2. Fase 2: Normalización de Datos y Modelo de Información: Antes de enviar datos al ERP, defina los estándares de nomenclatura. Una variable no puede llamarse "Temp_M1" en la línea A y "Temperatura_Zona1" en la línea B. Implemente un modelo de datos estructurado bajo estándares como OPC UA o ISA-95.
3. Fase 3: Proyecto Piloto en una Línea Crítica: No intente digitalizar y conectar toda la fábrica de golpe. Seleccione una línea de producción representativa o el cuello de botella más costoso de la planta. Implemente la conectividad desde los PLCs hacia un servidor intermediario de prueba y conecte este con un módulo específico del ERP (por ejemplo, registro de producción).
4. Fase 4: Evaluación de Resultados y Ajuste: Mida el desempeño del piloto durante un periodo determinado. ¿Se redujeron los errores de captura manual? ¿El tiempo de respuesta ante paros mejoró? ¿La red industrial se mantuvo estable sin latencias críticas? Ajuste la arquitectura en función del aprendizaje.
5. Fase 5: Escalamiento Progresivo y Despliegue General: Réplica la solución probada al resto de las líneas y naves industriales, integrando paulatinamente módulos más complejos como la gestión automática de mantenimiento, el control de calidad estadístico (SPC) y la analítica predictiva.

7. Tabla Comparativa: Métodos de Integración Tradicional vs. Enfoque Moderno 4.0

Para visualizar con claridad la transformación tecnológica, la siguiente tabla contrapone el modelo de integración antiguo basado en parches con el modelo moderno basado en estándares abiertos:

8. Conclusión: El Futuro Pertenece a las Plantas Interconectadas

La integración entre PLC, SCADA y ERP ha dejado de ser una ventaja tecnológica opcional o un proyecto reservado exclusivamente para los gigantes globales de la industria. Hoy en día, representa el requisito indispensable de supervivencia para cualquier empresa de manufactura que aspire a mantener su competitividad en la cadena de suministro internacional.

Unir el piso de producción con la dirección financiera elimina los costos ocultos de la ineficiencia: las horas perdidas recapturando datos, las decisiones tomadas sobre números obsoletos, el scrap excesivo por falta de alertas tempranas y la incapacidad de responder con agilidad ante los cambios del mercado. Al transformar la infraestructura física existente en una fuente continua de conocimiento estratégico, las organizaciones convierten sus activos en el motor definitivo de crecimiento, innovación y excelencia operacional.
